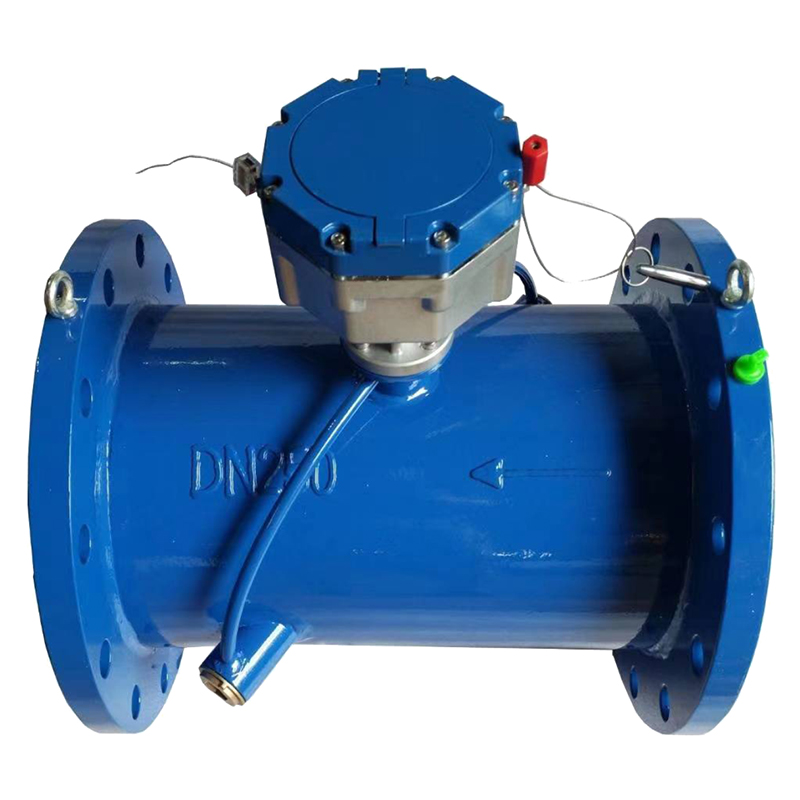

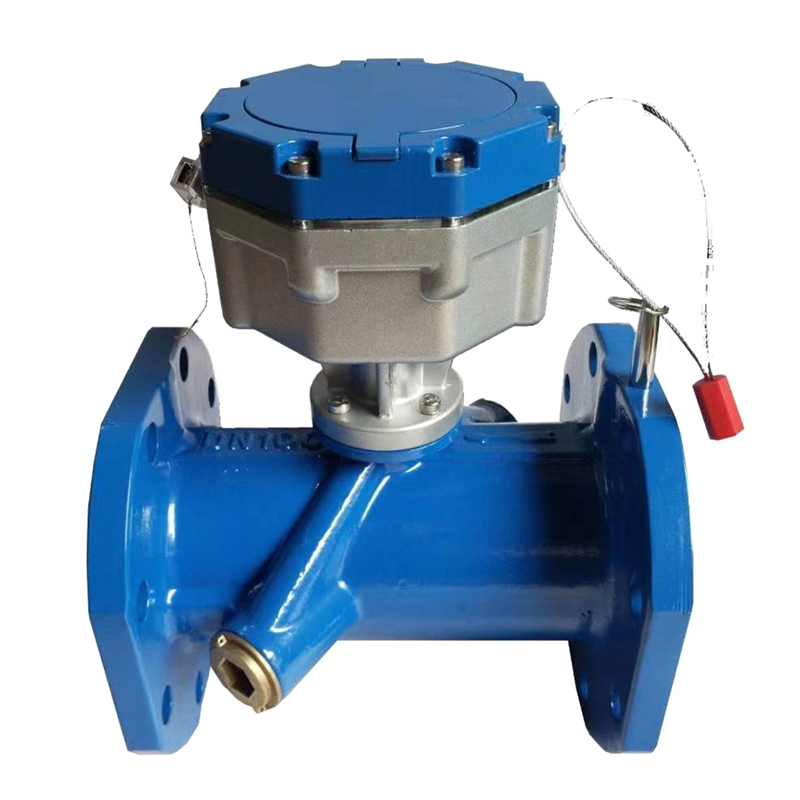

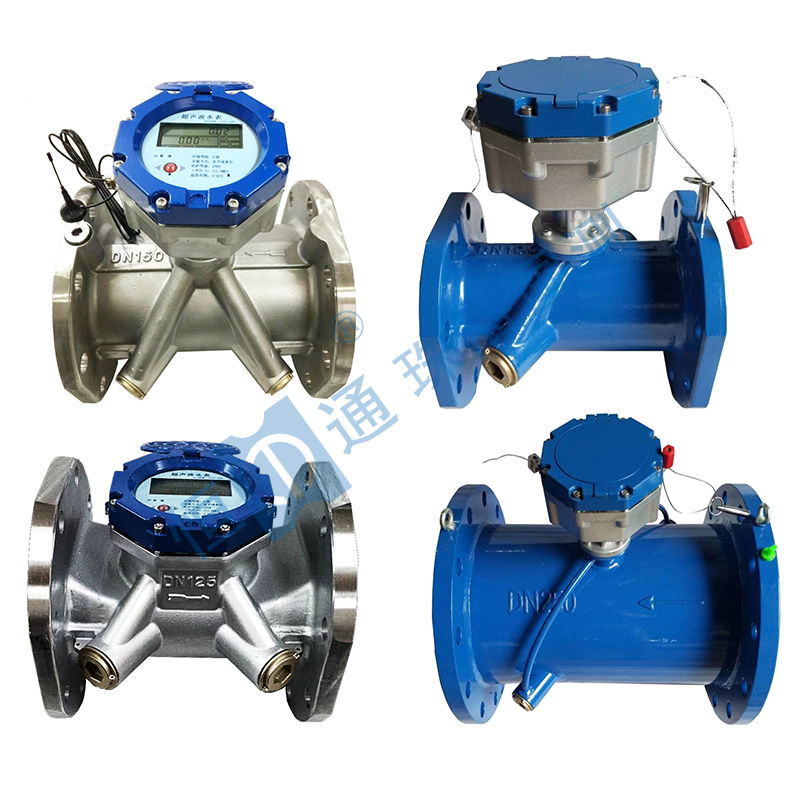

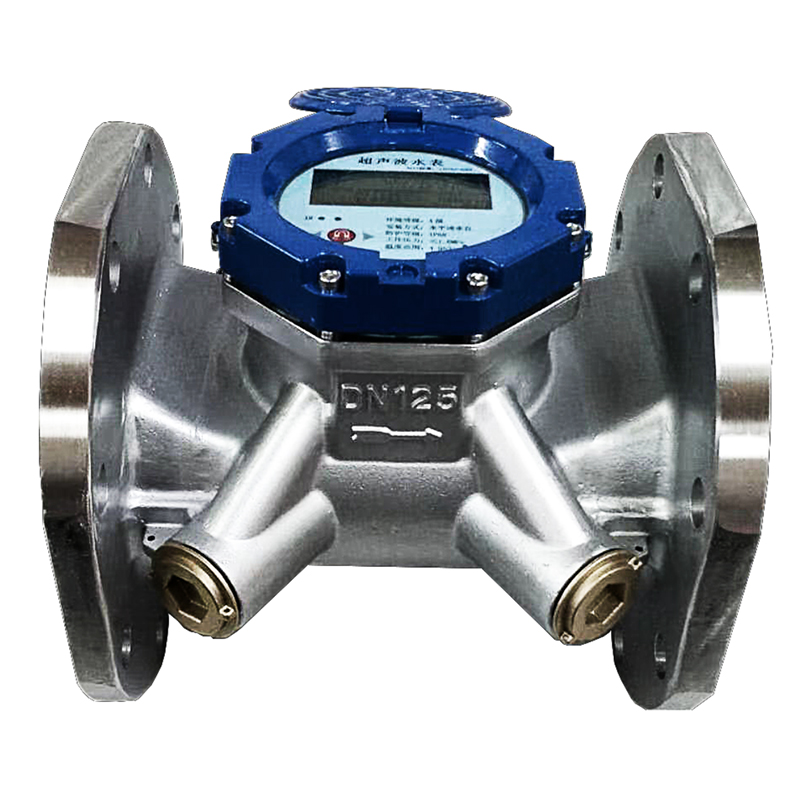

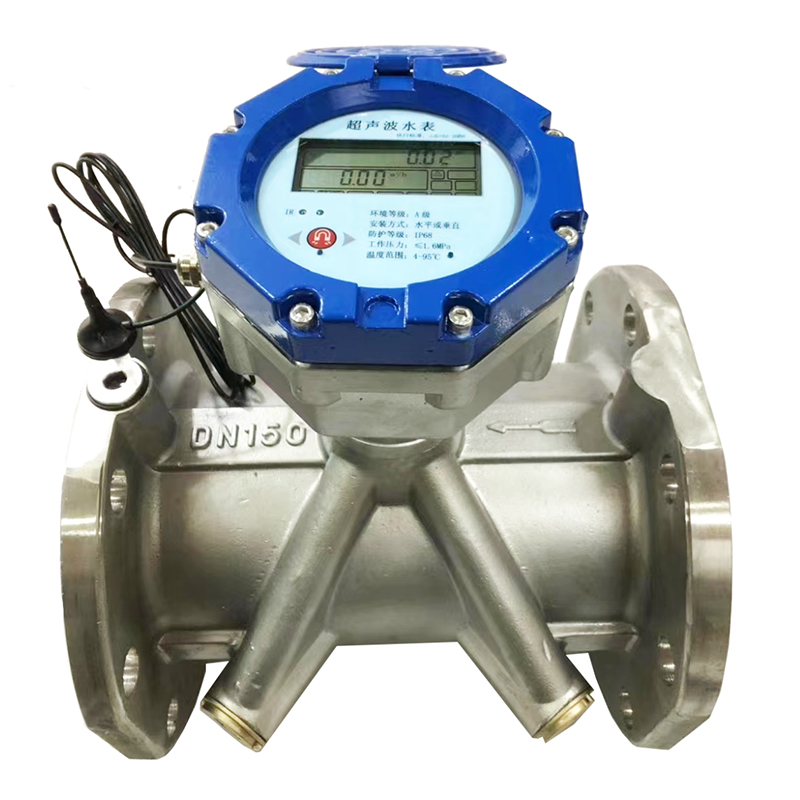

超声波智能水表（大口径）

产品型号：

LXSG-50~600

产品介绍：

管段式超声波流量计，其采用超声波时差原理，实现对流量的精确计量。仪表选配 M-BUS 接口RS485接口4-20M A接口。可通过M-BUS总线和其他通信设备，组成远传抄表管理系统，管理部门可以随时抄取表中数据，方便对用户水量的统计和管理。产品执行《GB/T778封闭满管道中水流量的测量饮饮用冷水水表和热水水表》及《JJG162-2009冷水水表》检定规程。

功能特点

技术指标和型号

安装和接线

产品符合标准

功能特点

管道设计为流体分层双声道测量，计量准确；
宽量程比（最大400：1），高级准确度等级、稳定性好，可用于漏水检测；
高清晰度宽温度型9位LCD显示；
IP68防护等级设计，各部件完全密封保护，浸水依然正常工作；
设计在时间年、月、日上有累计记录和数据采集功能；
具有多种通信接口方式：RS485接口、M-BUS接口、GPRS、LoRa通讯接口；
支持标准 Modbus-RTU、CJ/T 188-2018《户用计量仪表数据传输技术条件》；
采用超声测流技术，可实现多角度安装，仪表测量不受影响；
内置能量型锂亚电池，6年以上电池寿命；
供电方式可选：内置电池供电、外供电（DC7.5-24V）、定制220V供电；

型号功能对照表

型号	口径	功能代码	功能
LXSG-50~600	DN50、DN65、DN80、DN100、 DN125、DN150、DN200、DN250、 DN300、DN350、DN400、DN450、 DN500、DN600	CST	超声波智能水表(冷水、RS485通讯)
		CSM	超声波智能水表(冷水、M-BUS通讯)
		CS(GPRS)	超声波智能水表(冷水、GPRS通讯)
		CS(LoRa)	超声波智能水表(冷水、LoRa通讯)

例：LXSG-50 CS(LoRa) 表示 DN50口径，冷水、超声波、LoRa通讯。

技术参数

公称口径DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
过载流量Q4(m³/h)	31.25	50	78.75	125	200	312.5	500	787	1250	1662	2171	2748	3392	4885
常用流量Q3(m³/h)	25	40	63	100	160	250	400	630	1000	1250	1630	2060	2545	3670
R=Q3/Q1	80、100（可选）
量程比	Q2/Q1=1.6 Q4/Q3=1.25
计量单位	立方米(m³)或升(L)
温度等级	冷水T30
环境等级	B级
电磁环境等级	E1
准确度等级	2级
工作电源	DC 12V
压力等级	MAP16
压力损失等级	p25
参数性能累积体积分辨力	0.01m3(使用时)
参数性能累积体积分辨力	0.01L(检定时)
当前流量分辨力	0.01m3/h(使用时)
当前流量分辨力	0.01m3/h(检定时)
静态工作电流	<12uA
安装方式	水平或垂直
反向流测量	可测反向流

安装尺寸

公称口径 DN （mm）	连外形尺寸Size(mm)
公称口径 DN （mm）	表体长度 L	法兰外径 D1	螺栓孔距 D0	表体高度 H	重量（KG）
50	200	165	125	265	12
65	200	185	145	285	14
80	225	200	160	315	17
100	250	220	180	325	19
125	250	250	210	360	22
150	300	285	240	395	32
200	350	340	295	450	42
250	450	405	355	555	77
300	500	460	410	610	102
350	550	520	470	670	142
400	600	580	525	730	182
450	650	640	585	790	222
500	700	715	650	865	262
600	750	840	770	990	302

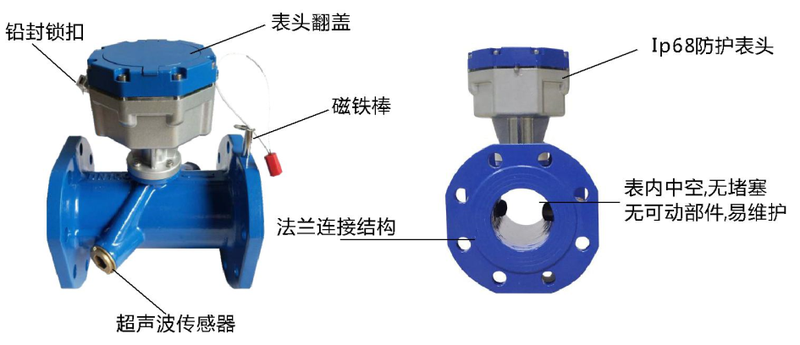

水表基本结构

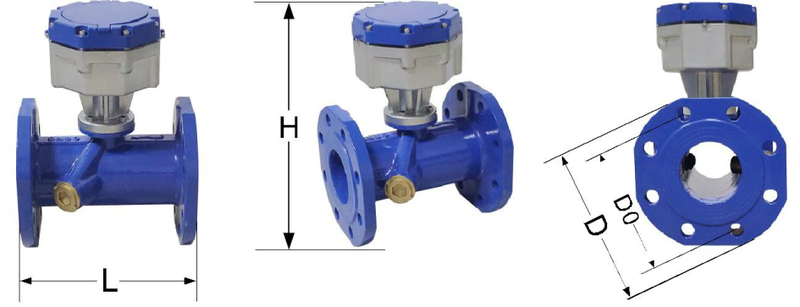

水表外形尺寸图

产品符合标准

GB/T778-2018《饮用冷水水表和热水水表》

JJG 162-2019《饮用冷水水表检定规程》

JJG 686-2015《热水水表检定规程》

CJ/T 224-2012《电子远传水表》

CJ/T 434-2013《超声波水表》

CJ/T 188《户用计量仪表数据传输技术条件》

DL/T 645《多功能电能表通信协议》

Modbus-RTU通讯规约
