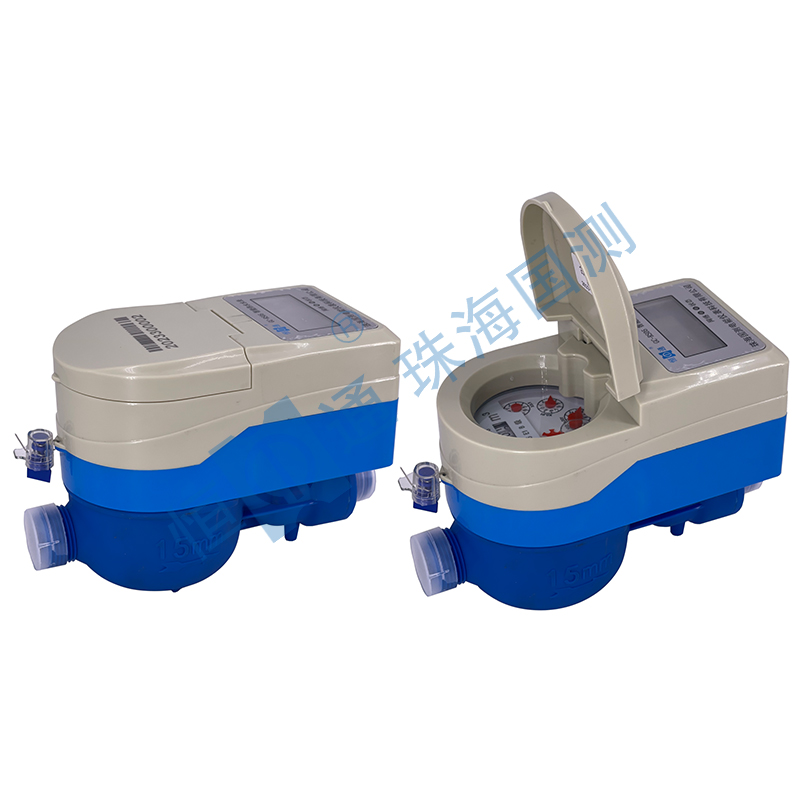

电子远传水表（RS485水表） LXSG-15~25

产品型号：

LXSG-15~32

产品介绍：

本产品使用先进的微处理器，通过RS485通信总线为媒介，实现数据交换、处理、显示、控制、保存等功能。其设计紧凑，造型美观，功耗低，精度高、抗干扰能力强,集成度高、可靠性好，防水、防潮、防攻击性能好，安装方便。水表由发讯基表或超声波流量计、微控制系统、电控阀门、RS485通信单元组成。

功能特点

技术指标和型号

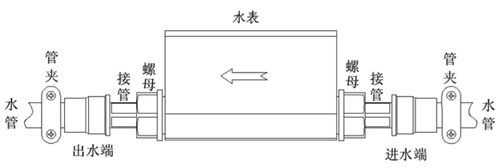

安装和接线

产品符合标准

功能特点

多种显示功能
LCD液晶显示，数据齐全，可显示累计用水量、阀门开启、阀门关闭、故障情况等信息。
预付费功能（可选），先付费后用水
用户可以通过各种支付方式，在管理电脑后台软件生成购买水的报文，直接将用户购买水的信息通信下发到对应的用户水表，购水后即可用水。用水费表内自动扣减，表内水费用完后自动关阀停水，用户需要重新购水后才能用水。
具有完善的故障自检功能
故障出现时，液晶上有相应的错误代码提示。当出现脉冲线断、磁干扰，控制系统会关阀停水。水表进水口接头部位使用一次性塑料防盗扣，安装好后不可拆卸，强制拆卸即破坏，无法复原，可杜绝偷水行为。
水表机电一体化防水、防潮、防强磁、防盗、防钻孔
水表做了全密封设计，不怕水淋；采用电磁屏蔽设计，防止强磁破坏电磁阀盗水；当水表受到外来攻击等，电子部分没有收到使用计费信号，出现非法用水的情况，会下发指令关闭电磁阀，水表自动锁死，停止供水；表盘加装钢化玻璃，防止钻孔破坏传感计量。
水表能够记录最近10次的用水情况
该功能方便管理、统计用水的明细，而且具体的使用明细记录可以通过RS485总线回传到后台进行存储统计,便于提高用水能耗管理水平。
水表带有485通讯功能
用户可以远程通过485对水表数据的读取，以及对水表进行阀控等。

型号功能对照表

型号选型	口径	功能代码	功能
LXSG-15~25	DN15、DN20、 DN25	T	电子远传水表（冷水、RS485通讯）
		RT	电子远传水表（热水、RS485通讯）
		CT	电子远传水表（冷水、带阀控、RS485通讯）
		RCT	电子远传水表（热水、带阀控、RS485通讯）

例：LXSG-15 CT 表示 DN15口径，冷水、带阀控、RS485通讯。

LXSG-15 RCT 表示 DN15口径，热水、带阀控、RS485通讯。

技术参数

公称口径DN(mm)	15	20	25
过载流量Q4(m³/h)	3.125	5.0	7.875
常用流量Q3(m³/h)	2.5	4.0	6.3
R=Q3/Q1	80、100、125、160（可选）
量程比	Q2/Q1=1.6 Q4/Q3=1.25
计量单位	立方米(m³)或升(L)
温度等级	冷水T30 热水T90
环境等级	B级
电磁环境等级	E1级
准确度等级	2级
工作水压	≤1MPa
最大允许误差	低区最大允许误差：±5%
	高区最大允许误差	水温≤30℃时±2%
		水温＞30℃时±3%
材料	外壳：ABS工程塑料
	基表：铜壳、塑料、铸铁
	阀门：铜质、塑料
工作电源	DC 12V
水表计费方式	水量
	金额
	3级阶梯/4级水价
